تعریف انواع نما و اجزای ساختمان

هدف از ترسیم نقشه نمای ساختمان، نشا ندادن وضعیت ارتفاعی قسمت های خارجی ساختمان می باشد. طراحی ساختمان فقط به سازماندهی و کنار هم چیدن فضاها محدود نمی شود، بلكه باید ضمن طراحی فضاهای داخلی، ترکیب و کیفیت بیرونی ساختمان نیز به دقت مورد توجه قرار گیرد و هم زمان با تكمیل پلان ها و مقاطع، نماها نیز طراحی شوند. ایجاد هماهنگی و توازن بین نیازهای کارکردی فضاها، شرایط محیطی، وضع زمین، سبك و کیفیت نمای بیرونی و هماهنگی بازشوها در و پنجره با فرم ساختمان برای تأمین آسایش روحی و جسمی افراد لازم است. در طراحی نما ملاحظات زیادی مدنظر قرار می گیرد.

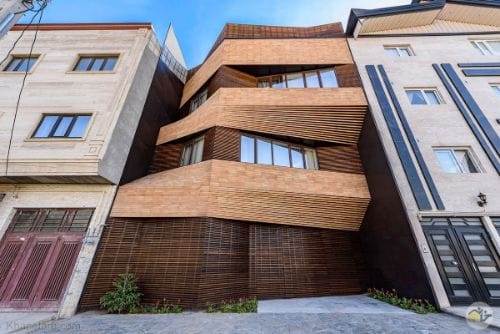

نما، نشانگر سیمای بیرونی ساختمان است که باید زیبا، بادوام و باهویت باشد. نمای ساختمان، باید با طرح فضاهای داخلی، شیب و عوارض زمین و تعداد طبقات ساختمان هماهنگ گردد. همچنین در ایجاد نمای مناسب با عناصر و ساختمان های مجاور، به ویژه از نظر رعایت قوانین و مقررات نماسازی در مجموعه های مسكونی )مانند ارتفاع کرس یچینی، تعداد و ارتفاع طبقات، نوع مصالح، رنگ و نوع نما، جنس سقف و…( هماهنگي لازم به عمل آید. بنابراین نمای هر ساختمان در شكل دهی به مجموعۀ شهری که در آن حضور دارد، مؤثر است. اگر به نمای یك ساختمان بدون در نظرگرفتن نمای دیگر ساختمان های شهر توجه شود، همگونی نمای شهری در مجموع از بین می رود.

تعریف نما و انواع آن

نماسازی مربوط به شكل ظاهری و خارجی ساختمان است. طرح نما باید با پلان و اسكلت ساختمان هماهنگ و همچنین زیبا، متناسب و با هویت باشد. نمای ساختمان های هر منطقه باید با شرایط اقلیمی آن هماهنگی کامل داشته باشد. چنانچه یك بنا از اطراف توسط سایر ساختمان ها محصور نشده باشد حداکثر چهار نما دارد.

1. NORTH ELEVATION نمای شمالی
2. SOUTH ELEVATION نمای جنوبی
3. EAST ELEVATION نمای شرقی
4. WEST ELEVATION نمای غربی

عناصر پر اهمیت در نما

ورودی: از عناصر حائز اهمیت نما در ساختمان است که محل قرارگیری و نحوۀ طراحی آن به شكل مستقیم نمایانگر نقش و عملكرد ساختمان است. درِ ورودی نشانۀ گذر از فضای عمومی و خارجی ساختمان به فضای خصوصی داخلی و یكی از مهم ترین عناصری است که می توان ب هعنوان نشانه ساختمان از آن نام برد. لیكن به دلیل اهمیت بیشتر سازندگان به فضاهای داخلی، اغلب ورودی ها به فضاهای ک ماهمیتی تنزل یافته اند. سرمایه گذاران ساختمانی هم فقط به رعایت ضوابط ضروری طراحی ساختمان بسنده می کنند. بیشترین نمای ساختمان تعریف نما و انواع آن 69 مشكل زمانی است که ورودی وسایل نقلیه به حیاط و پارکینگ با ورودی افراد پیاده یكی شود.

تراس: این فضا چشم اندازهای جدیدی نسبت به فضاهای بیرون برای ساختمان فراهم می آورد. بالكن ها نباید نسبت به ساختمان، حالت موقت و ناپایداری داشته باشند که در بیننده تصور جدا شدن از بدنۀ ساختمان را القا کنند

لبۀ بام: حد و مرز ساختمان و آسمان است و از نظر بصری لبۀ بام انتهای نماست. بام پوسته ای است که بر سر ساختمان قرار دارد. بنابراین لبۀ بام نمی تواند بدون ارتباط با دیگر قسمت ها در آسمان رها شود.

پنجره: از قسمت هاي ضروري ساختمان است که ب هعنوان نماي ظاهری ساختار معماري، چندان مورد توجه قرار گرفته نمی شود. طراحان، پنجره را از مهم ترین بخش های ساختمان، براي حفظ ایمني، سلامتي و آسایش دانسته و وجود پنجره را در ساختمان، به دلیل اجازۀ ورود نور و جلوگیري از داخل شدن باران، ایمني و قابلیت سكونت و ایجاد گردش مناسب هوا، ضروری می دانند. در زندگي روزمره، پنجره ها از نظر قابلیت دسترسي به روشنایي روز و حرکات باز و بستن آنها و تهویه هوا اهمیت داشته و به عنوان گذرگاه مسیر ارتباط زندگي داخلي با خارج ساختمان مي باشند.

صورت ظاهر ساختمان: آنچه که در برابر دید عموم قرار دارد، در واقع پراهمیت ترین قسمت ساختمان در برابر عابران و سایر افراد غیر استفاد هکننده از ساختمان است. همان طور که می دانید نمای ساختمان ها، نمای شهری را ایجاد می کند، اما گاهی شاهد کم توجهی برخی از طراحان و سازندگان ساختمان ها در این زمینه هستیم.

علائم مورد استفاده در ترسیم نما

الف) درها و پنجره ها: بعد از دیوار، در و پنجره از جمله اجزای اصلی و ضروری ساختمان ها هستند. لذا در طراحی و ترسیم پلان ساختمان باید براي آنها موقعیت، اندازه و شكل مناسب در نظر گرفت.

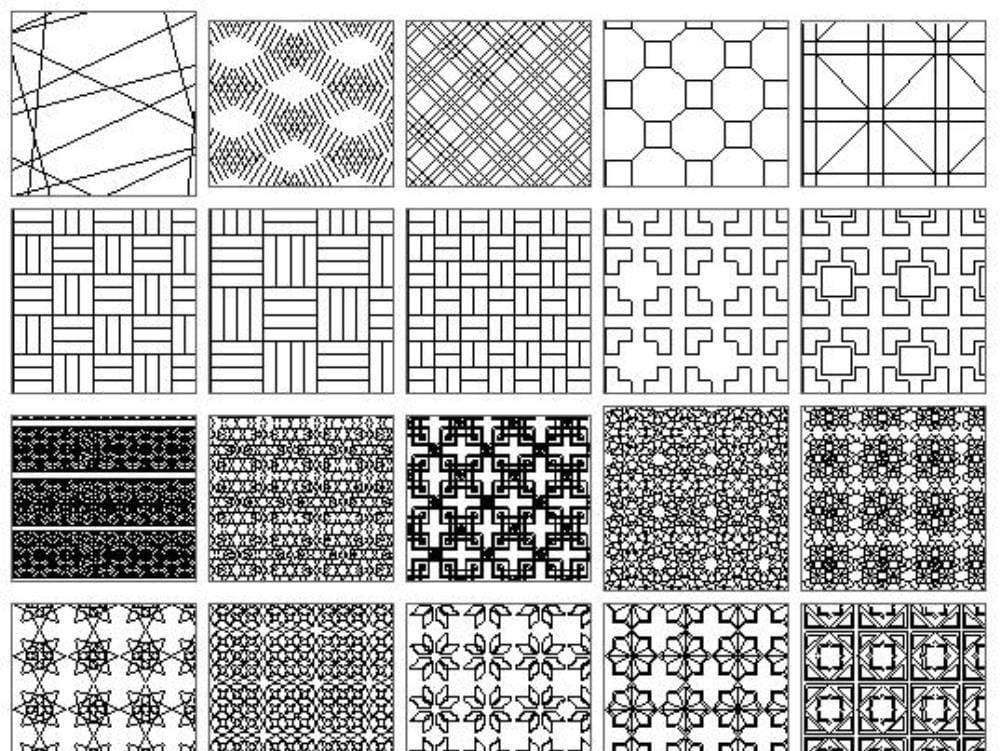

ب) هاشور در نما: هاشور، خطوط یكنواخت با فواصل منظم است که جهت نشان دادن اختلاف سطح، زیبایی و یا انواع مصالح در نما به کار می رود.

نحوه ترسیم نماهای اجرایی
